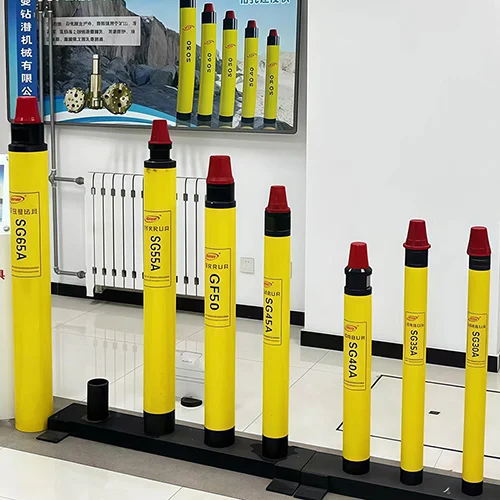

Série SG Martelo DTH para perfuração de desmonte
Martelos down-the-hole (DTH) para perfuração de desmonte com alta pressão de arOs martelos da série SG são uma linha de martelos DTH para mineração, amplamente utilizados na perfuração de desmonte em minas, pedreiras e projetos de construção de estradas. Eles também são adequados para a perfuração de poços em projetos de proteção contra deslizamentos, reforço de barragens e ancoragem, além de apresentarem excelente desempenho em aplicações de perfuração geotérmica, de poços de água e hidrológica.
Funcionalidades
- Remoção eficiente de detritos: Equipado com um potente sistema de ar comprimido, todo o ar de alta pressão é utilizado para a remoção de detritos, mantendo o fundo do poço limpo. Um regulador de fluxo de ar permite ajustar o volume de ar para a remoção de detritos de acordo com as características da rocha, garantindo uma remoção ideal e melhorando a eficiência da perfuração.
- Vida útil longa: As capas externas endurecidas e resistentes ao desgaste podem ser invertidas, prolongando os intervalos de substituição e reduzindo os custos operacionais.
- Performance estável: A ação rápida, a alta energia de impacto e o baixo consumo de ar permitem uma perfuração eficiente em uma ampla variedade de condições rochosas complexas, melhorando a eficiência da construção e reduzindo o consumo de energia.
Modelos específicos

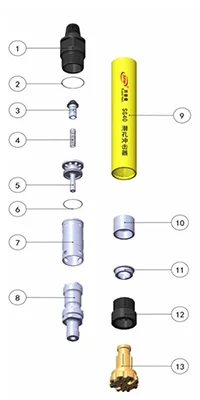

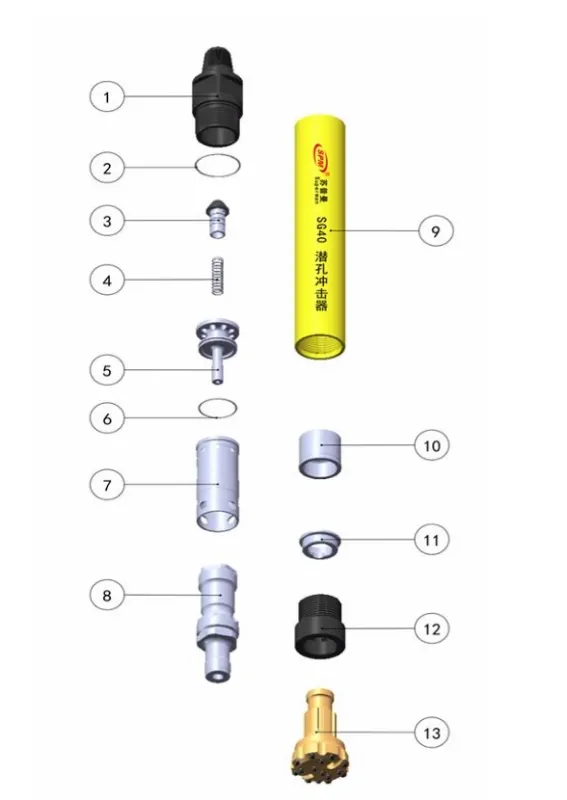

- Sub superior
- Anel de vedação
- Dardo de válvula de retenção
- Mola
- Distribuidor
- Anel de vedação
- Cilindro
- Pistão
- Revestimento
- Mancal
- Anel de retenção da broca
- Sub-acionador
- Broca de perfuração
Parâmetros técnicos
| Parâmetro | Especificações | |
| Conexão do sub superior | API 2-3/8 REG | |
| Comprimento do martelo (sem broca), mm | 737 | |
| Diâmetro externo do martelo, mm | Ø99 | |
| Peso do martelo (sem broca), kg | 32 | |
| Bitola da chave, mm | 75 | |
| Peso do pistão, kg | 6.4 | |
| Haste da broca | SG40 | |
| Faixa de tamanho da broca, mm | 115-130 | |
| Velocidade de rotação recomendada, rpm | 25-40 | |
| Força de injeção, kg | 690-1170 | |
| Consumo de ar, m³/min | @10bar | 5.5 |
| @14bar | 6.9 | |
| @17bar | 8.8 | |

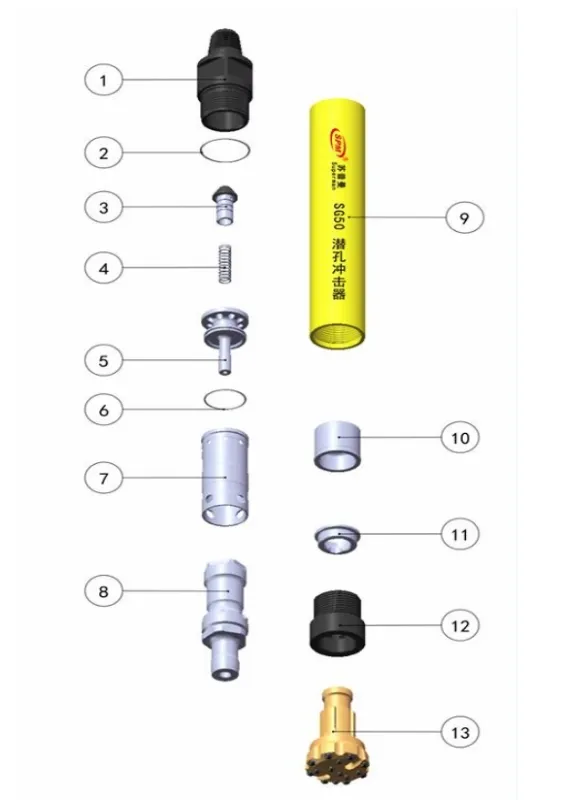

- Sub superior
- Anel de vedação
- Dardo de válvula de retenção
- Mola
- Distribuidor
- Anel de vedação
- Cilindro
- Pistão
- Revestimento
- Mancal
- Anel de retenção da broca
- Sub-acionador
- Broca de perfuração
Parâmetros técnicos
| Parâmetro | Especificações | |
| Conexão do sub superior | API 2-3/8 REG | |
| Comprimento do martelo (sem broca), mm | 970 | |
| Diâmetro externo do martelo, mm | Ø125 | |
| Peso do martelo (sem broca), kg | 64 | |
| Bitola da chave, mm | 75 | |
| Peso do pistão, kg | 12 | |
| Haste da broca | SG50 | |
| Faixa de tamanho da broca, mm | 138-152 | |
| Velocidade de rotação recomendada, rpm | 25-40 | |
| Força de injeção, kg | 850-1400 | |
| Consumo de ar, m³/min | @10bar | 7.5 |
| @14bar | 9.5 | |
| @17bar | 11.5 | |
