Série SPM-DHD Martelo down-the-hole (DTH) com válvula de fundo
Martelos down-the-hole (DTH) com válvula de pé para perfuração em rochas, em formações rochosas de dureza média a muito dura, com alta pressão de arOs martelos DTH da série SPM-DHD são otimizados para condições geológicas complexas e projetados especificamente para perfuração geotécnica.
Graças à precisão comprovada na perfuração e ao desempenho consistente, são as preferidas pelas empresas de construção e perfuração.
Graças à tecnologia de controle preciso da pressão do ar, os martelos mantêm uma alta eficiência de perfuração ao mesmo tempo em que reduzem significativamente os impactos nas fundações ao redor, oferecendo uma solução de perfuração mais segura e ecológica para projetos de infraestrutura urbana.

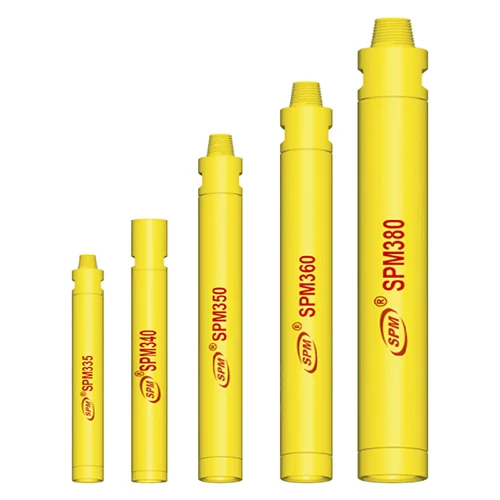

O produto está disponível em cinco tamanhos (SPM335, SPM340, SPM350, SPM360 e SPM380) e deve ser escolhido com base no diâmetro do furo e nas condições do solo para garantir uma remoção eficiente dos detritos.
- A conexão frontal da capa externa está sujeita a desgaste. Um design reversível permite a rotação da capa para prolongar a vida útil do componente.
- Os kits de manutenção padronizados permitem que a maioria dos componentes internos seja reparada profissionalmente e reutilizada. O custo do kit é de apenas cerca de 10% do preço de um martelo novo, reduzindo significativamente os custos totais de perfuração e oferecendo uma solução eficiente ao longo de toda a vida útil do martelo.

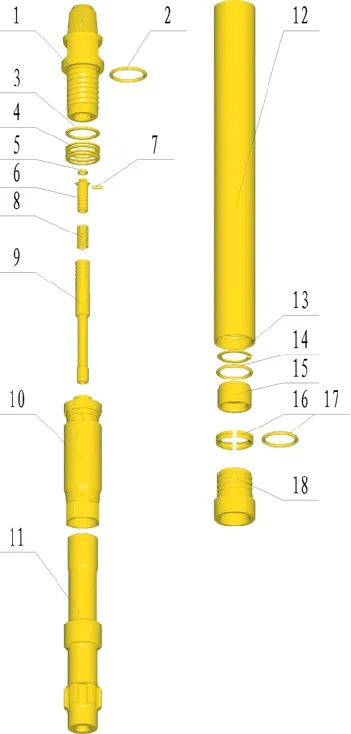

- Sub superior
- Sub superior com anel de vedação
- Calço regulador
- Anel de compressão
- Vedação da válvula
- Dardo de válvula de retenção
- Pino de retenção do tubo de abastecimento
- Mola do dardo da válvula de retenção
- Duto de válvula rígido
- Cilindro interno
- Pistão
- Caixa do pistão
- Anel elástico
- Manga guia com anel de vedação
- Manga guia
- Anel de retenção da broca
- Anel de retenção da broca com anel de vedação
- Sub-acionador
Parâmetros técnicos
| Diâmetro da perfuração, mm | Ø90-Ø100 |
| Comprimento do martelo, mm | 908 |
| Diâmetro externo do martelo, mm | Ø81 |
| Peso, kg | 21.8 |
| Pressão operacional, MPa | 0.8-2.1 |
| Consumo de ar, m³/min | 4.3-14.2 |
| Energia de impacto, J | 205 |
| Frequência de impacto, vezes/min | 950-1500 |
| Rosca de conexão (com a broca) | DHD3.5 |
| Rosca de conexão (ao tubo de perfuração) | Pino API 2 3/8’ REG |
| Haste da broca compatível | SPM335-90/100 |

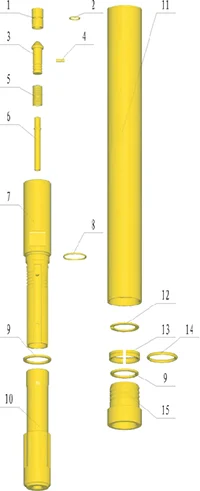

- Conjunto de estrangulamento
- Conjunto de estrangulamento com anel de vedação
- Dardo da válvula de retenção
- Pino de retenção do tubo de abastecimento
- Mola do dardo da válvula de retenção
- Duto de válvula rígido
- Cilindro interno
- Cilindro interno com anel de vedação
- Anel de amortecimento de aço
- Pistão
- Caixa do pistão
- Anel de retenção do pistão
- Anel de retenção da broca
- Anel de retenção da broca com anel de vedação
- Sub-acionador
Parâmetros técnicos
| Diâmetro da perfuração, mm | Ø105-Ø130 |
| Comprimento do martelo, mm | 1052 |
| Diâmetro externo do martelo, mm | Ø92 |
| Peso, kg | 38 |
| Pressão operacional, MPa | 0.8-2.1 |
| Consumo de ar, m³/min | 3.5-18 |
| Energia de impacto, J | 304 |
| Frequência de impacto, vezes/min | ≥800 |
| Rosca de conexão (com a broca) | DHD340 |
| Rosca de conexão (ao tubo de perfuração) | Caixa API 2 3/8’ REG |
| Haste da broca compatível | SPM340-105/110/115/120/130 |

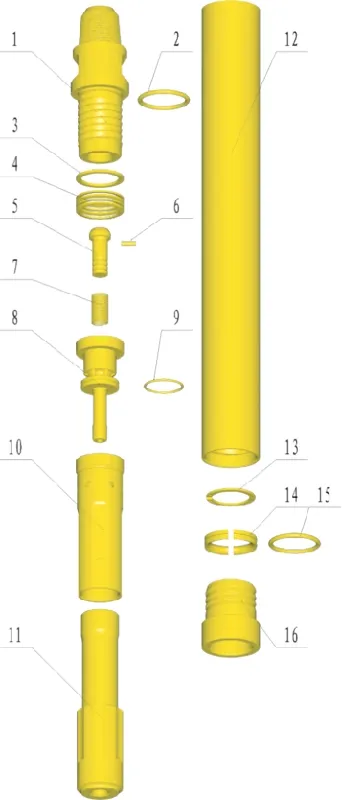

- Sub superior
- Sub superior com anel de vedação
- Calço regulador
- Anel de compressão
- Dardo de válvula de retenção
- Pino de retenção do tubo de abastecimento
- Mola do dardo da válvula de retenção
- Válvulas rígidas
- Válvula rígida com anel de vedação
- Cilindro interno
- Pistão
- Caixa do pistão
- Anel de retenção do pistão
- Anel de retenção da broca
- Anel de retenção da broca com anel de vedação
- Sub-acionador
Parâmetros técnicos
| Diâmetro da perfuração, mm | Ø130-Ø152 |
| Comprimento do martelo, mm | 1387 |
| Diâmetro externo do martelo, mm | Ø117 |
| Peso, kg | 69 |
| Pressão operacional, MPa | 0.8-2.1 |
| Consumo de ar, m³/min | 5.7-18 |
| Energia de impacto, J | 590 |
| Frequência de impacto, vezes/min | 810-1470 |
| Rosca de conexão (com a broca) | DHD350 |
| Rosca de conexão (ao tubo de perfuração) | Pino API 3 1/2’ REG |
| Haste da broca compatível | SPM350-130/140/152 |

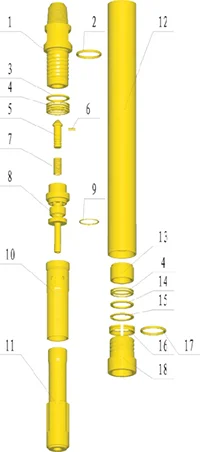

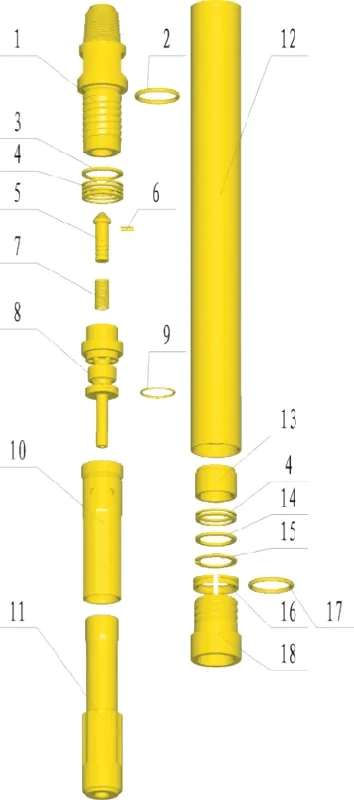

- Sub superior
- Sub superior com anel de vedação
- Anel de amortecimento de aço
- Anel de compressão
- Dardo de valvula de retenção
- Pino de retenção do tubo de abastecimento
- Mola do dardo da válvula de retenção
- Válvulas rígidas
- Válvulas rígidas com anéis de vedação
- Cilindro interno
- Pistão
- Caixa do pistão
- Manga guia
- Calço regulador
- Anel elástico
- Anel de retenção da broca
- Anel de retenção da broca com anel de vedação
- Sub-acionador
Parâmetros técnicos
| Diâmetro da perfuração, mm | Ø152-Ø305 |
| Comprimento do martelo, mm | 1450 |
| Diâmetro externo do martelo, mm | Ø136 |
| Peso, kg | 126 |
| Pressão operacional, MPa | 1.0-2.1 |
| Consumo de ar, m³/min | 8.5-25 |
| Energia de impacto, J | 822 |
| Frequência de impacto, vezes/min | 820-1475 |
| Rosca de conexão (com a broca) | DHD360 |
| Rosca de conexão (ao tubo de perfuração) | Pino API 3 1/2' REG |
| Haste da broca compatível | SPM360-152/165/178/194/203/216/230/254/305 |
- Sub superior
- Sub superior com anel de vedação
- Sub superior com anel de vedação
- Anel de amortecimento de aço
- Anel de compressão
- Dardo de válvula de retenção
- Mola da válvula de retenção
- Capa
- Válvulas rígidas
- Válvulas rígidas com anel de vedação
- Cilindro interno
- Anel de retenção
- Pistão
- Caixa do pistão
- Anel elástico
- Anel de retenção da broca
- Anel de retenção da broca com anel de vedação
- Sub-acionador
Parâmetros técnicos
| Diâmetro da perfuração, mm | Ø203-Ø350 |
| Comprimento do martelo, mm | 1551 |
| Diâmetro externo do martelo, mm | Ø181 |
| Peso, kg | 208 |
| Pressão operacional, MPa | 1.0-2.1 |
| Consumo de ar, m³/min | 12-31 |
| Energia de impacto, J | 1560 |
| Frequência de impacto, vezes/min | 860-1510 |
| Rosca de conexão (com a broca) | DHD380 |
| Rosca de conexão (ao tubo de perfuração) | Pino API 4 1/2' REG |
| Haste da broca compatível | SPM380-203/216/230/245/254/305/311/350 |
Em condições normais de perfuração, alguns componentes externos dos martelos DTH estão sujeitos a desgaste excessivo devido à ação da água de escoamento, enquanto os componentes internos podem atingir os limites de resistência. O desgaste ocorre frequentemente na conexão frontal da manga externa. Muitos martelos da série SPM-DHD possuem mangas reversíveis para resolver esse problema. Com kits de manutenção definidos, o martelo pode ser reparado e a maioria dos componentes internos reutilizada. O uso do kit de manutenção prolonga a vida útil geral do martelo e reduz substancialmente os custos totais de perfuração, já que o kit custa aproximadamente 10% do preço de um martelo novo.
Os martelos da série SPM-DHD foram projetados para serem utilizados com hastes de perfuração, juntas adaptadoras e outros equipamentos de perfuração. Devem ser utilizados com força de acionamento, força de tração, velocidade de rotação, torque, pressão de lubrificação e volume de ar suficientes. Esses martelos são adequados para praticamente qualquer aplicação de perfuração em rocha.
