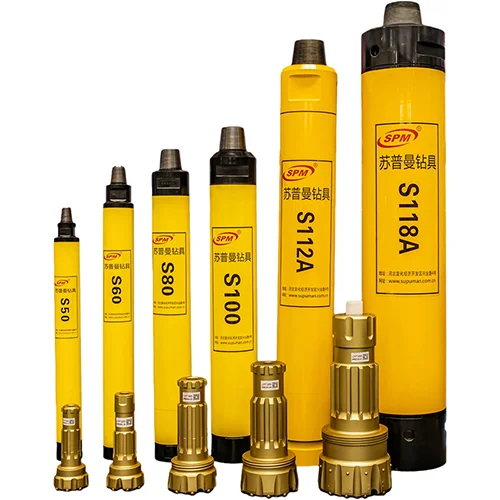

Série SPM-S Martelo DTH para perfuração profunda
Martelos down-the-hole (DTH) para aplicações de perfuração em rocha dura a grande profundidade com alta pressão de arOs martelos DTH para furos profundos da Série S da SPM têm ampla aplicação e são adequados para a perfuração eficiente de rochas resistentes em poços hidrológicos, poços geotérmicos, poços de petróleo e gás, poços de metano de jazidas de carvão e outros projetos de engenharia.
Funcionalidades
- Resistente a entupimento: Os testes e o feedback dos usuários indicam uma probabilidade muito baixa de entupimento, mesmo em contato com água.
- Alta eficiência: Oferece grande energia por impacto e alta frequência de impacto, aumentando a eficiência operacional em mais de 15% em comparação com os produtos anteriores.
- Vida útil longa: Os componentes são tratados para aumentar a resistência à fadiga e a proteção contra a corrosão, prolongando a vida útil em aproximadamente 20% em relação aos modelos anteriores.
- Remoção de detritos confiável: Projetado para perfuração de poços profundos, a entrada de ar ajustável garante a remoção eficiente dos detritos.
Modelos disponíveis

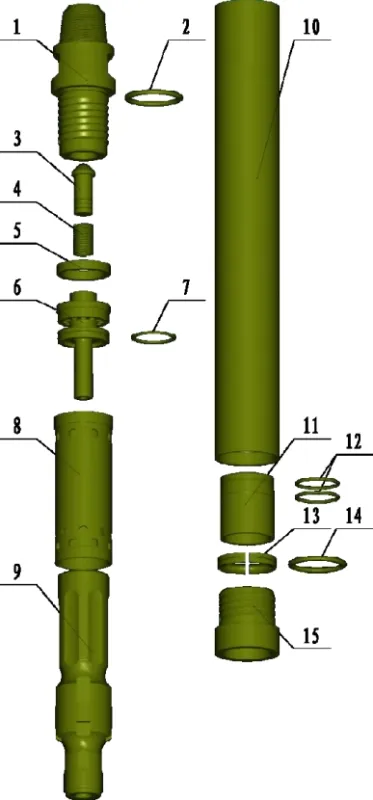

- Sub superior
- Sub superior com anel de vedação
- Dardo de válvula de retenção
- Mola do dardo de válvula de retenção
- Anel de borracha
- Válvulas rígidas
- Válvula rígida com anel de vedação
- Cilindro interno
- Pistão
- Caixa do pistão
- Manga guia
- Manga guia com anel de vedação
- Anel de retenção da broca
- Anel de retenção da broca com anel de vedação
- Sub-acionador
Parâmetros técnicos
| Diâmetro de perfuração, mm | Ø140-Ø152 |
| Comprimento do martelo, mm | 1143 |
| Diâmetro externo do martelo, mm | Ø125 |
| Peso, kg | 78 |
| Pressão operacional, MPa | 1.0-2.4 |
| Consumo de ar, m³/min | 7.5@1.0MPa;11.5@1.7MPa |
| Frequência de impacto, vezes/min | 840-1500 |
| Rosca de conexão (até broca) | DHD350 |
| Rosca de conexão (até tubo de perfuração) | Pino API 2 3/8' REG |
| Haste de broca compatível | SPMS50,SPM55A,DHD350 (sem válvula de fundo) |

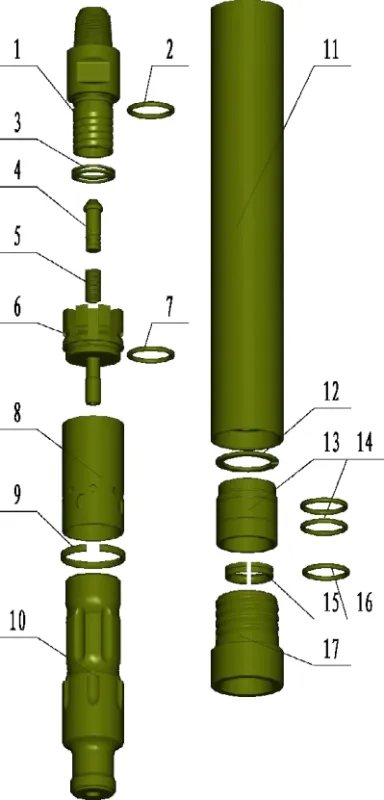

- Sub superior
- Sub superior com anel de vedação
- Anel de compressão
- Dardo de válvula de retenção
- Mola do dardo de válvula de retenção
- Válvulas rígidas
- Válvula rígidas com anéis de vedação
- Cilindro interno
- Anel de retenção
- Pistão
- Caixa do pistão
- Anel elástico
- Manga guia
- Manga guia com anel de vedação
- Anel de retenção da broca
- Anel de retenção da broca com anel de vedação
- Sub-acionador
Parâmetros técnicos
| Diâmetro de perfuração, mm | Ø165-Ø305 |
| Comprimento do martelo, mm | 1372 |
| Diâmetro externo do martelo, mm | Ø152 |
| Peso, kg | 92 |
| Pressão operacional, MPa | 1.0-2.1 |
| Consumo de ar, m³/min | 21.5@1.7MPa;32.5@2.4MPa |
| Rosca de conexão (até broca) | DHD360 |
| Rosca de conexão (até tubo de perfuração) | Pino API 3 1/2' REG |
| Haste de broca compatível | SPMS60,SPM65A,SPM360,DHD360 (sem válvula de fundo) |
- Sub superior
- Sub superior com anel de vedação
- Anel de compressão
- Dardo de válvula de retenção
- Mola do dardo de válvula de retenção
- Válvulas rígidas
- Válvula rígidas com anéis de vedação
- Anel de retenção
- Cilindro interno
- Pistão
- Caixa do pistão
- Anel elástico
- Manga guia
- Manga guia com anel de vedação
- Anel de retenção da broca
- Anel de retenção da broca com anel de vedação
- Sub-acionador
Parâmetros técnicos
| Diâmetro de perfuração, mm | Ø203-Ø254 |
| Comprimento do martelo, mm | 1450 |
| Diâmetro externo do martelo, mm | Ø186 |
| Peso, kg | 215 |
| Pressão operacional, MPa | 0.8-3.0 |
| Consumo de ar, m³/min | 27.8@1.7MPa;36@2.4MPa |
| Rosca de conexão (até broca) | DHD380 |
| Rosca de conexão (até tubo de perfuração) | Pino API 4 1/2' REG |
| Haste de broca compatível | SPMS80,SPM380,SPM85A,DHD380 (sem válvula de fundo) |

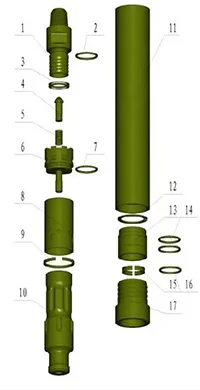

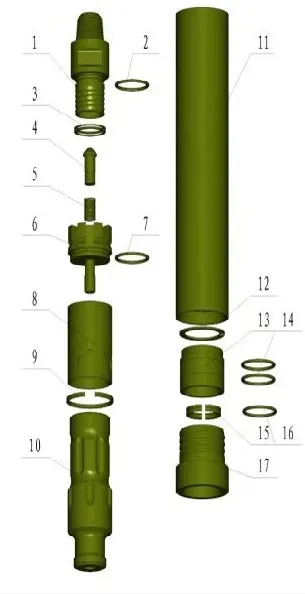

- Sub superior
- Sub superior com anel de vedação
- Anel de compressão
- Dardo de válvula de retenção
- Mola do dardo de válvula de retenção
- Válvulas rígidas
- Válvula rígidas com anéis de vedação
- Cilindro interno
- Anel de retenção
- Pistão
- Caixa do pistão
- Anel elástico
- Manga guia
- Manga guia com anel de vedação
- Anel de retenção da broca
- Anel de retenção da broca com anel de vedação
- Sub-acionador
Parâmetros técnicos
| Diâmetro de perfuração, mm | Ø251-Ø381 |
| Comprimento do martelo, mm | 1552 |
| Diâmetro externo do martelo, mm | Ø229 |
| Peso, kg | 350 |
| Pressão operacional, MPa | 1.0-3.0 |
| Consumo de ar, m³/min | 45.4@1.7MPa;67.9@2.4MPa |
| Rosca de conexão (até broca) | S100 |
| Rosca de conexão (até tubo de perfuração) | Pino API 5 1/2' REG |
| Haste de broca compatível | SPM-S100 |

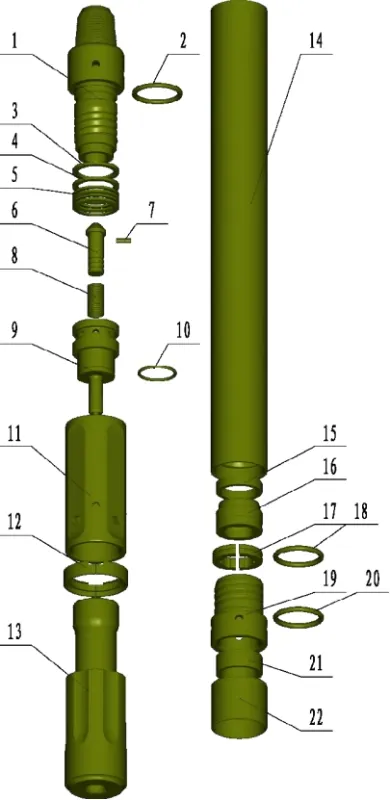

- Sub superior
- Sub superior com anel de vedação
- Anel de amortecimento de aço
- Calço de ajuste
- Anel de compressão
- Dardo de válvula de retenção
- Pino de fixação do tubo de alimentação
- Mola do dardo de válvula de retenção
- Válvulas rígidas
- Válvula rígidas com anéis de vedação
- Cilindro interno
- Anel de retenção
- Pistão
- Caixa do pistão
- Anel de borracha
- Manga guia
- Anel de retenção da broca
- Anel de retenção da broca com anel de vedação
- Sub-acionador
- Sub-acionador com anel de vedação
- Anel de borracha
- Anel de retenção
Parâmetros técnicos
| Diâmetro de perfuração, mm | Ø311-Ø508 |
| Comprimento do martelo, mm | 2110 |
| Diâmetro externo do martelo, mm | Ø275 |
| Peso, kg | 670 |
| Pressão operacional, MPa | 1.0-3.0 |
| Consumo de ar, m³/min | 54@1.7MPa;78@2.4MPa |
| Rosca de conexão (até broca) | S112A |
| Rosca de conexão (até tubo de perfuração) | Pino API 7 5/8' REG |
| Haste de broca compatível | SPM112A |

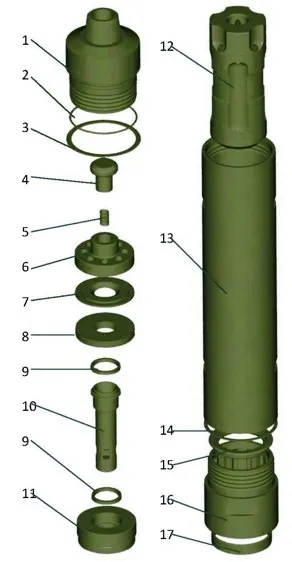

- Cabeçote
- Cabeçote com anel de vedação
- Arruela de retenção
- Anel de retenção
- Mola
- Capa da válvula
- Capa do amortecedor
- Amortecedor de compressão
- Amortecedor do tubo
- Tubo de controle
- Suporte para tubo
- Pistão
- Caixa do pistão
- Arruela de retenção
- Anel de retenção da broca
- Mandril
- Mancal
Parâmetros técnicos
| Diâmetro de perfuração, mm | Ø457-Ø660 |
| Comprimento do martelo, mm | 2190 |
| Diâmetro externo do martelo, mm | Ø406 |
| Peso, kg | 1450 |
| Pressão operacional, MPa | 1.0-2.4 |
| Consumo de ar, m³/min | 74@1.7MPa;90@2.0MPa |
| Rosca de conexão (até broca) | N180 |
| Rosca de conexão (até tubo de perfuração) | Pino API 8 5/8' REG |
| Haste de broca compatível | SPM-S180,N180 |
