Martelos DTH (Pressão de ar média)

Martelos DTH (Pressão de ar média)

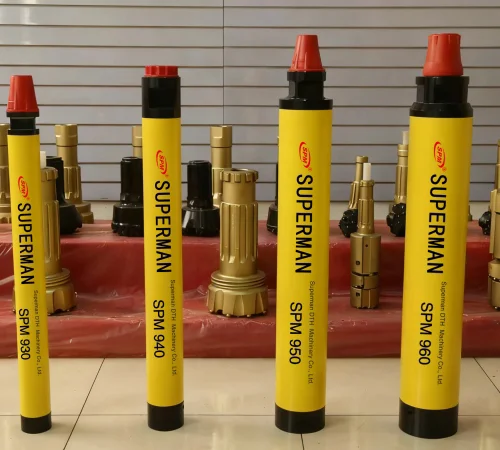

Martelos down-the-hole (DTH) para perfuração em rochas de dureza média a alta com pressão de ar média

Os martelos DTH de pressão de ar média da SPM apresentam uma estrutura interna projetada de acordo com uma avançada teoria de perfuração de rochas, garantindo uma transferência eficiente de energia, maior velocidade de perfuração e menor consumo de ar. São amplamente utilizados na engenharia geotécnica para perfurar rochas de dureza média a alta e outras formações resistentes que são difíceis de perfurar.

Solicite cotação
Aplicações

Na prática, os martelos DTH de pressão de ar média são recomendados para a perfuração de rochas de dureza média a alta na engenharia geotécnica. As aplicações típicas incluem mineração, exploração de pedreiras, construção de estradas, perfuração de poços para detonação, proteção contra deslizamentos de terra, reforço de fundações de barragens, ancoragem, poços de energia geotérmica, poços de captação de água, poços hidrológicos e outros projetos de engenharia.

Parâmetros técnicos
Modelo Conexão do sub superior Bitola da chave,
mm 		Diâmetro externo do martelo
mm 		Comprimento
(sem broca),
mm 		Peso
(sem broca),
kg 		Haste da broca Faixa do diâmetro do furo,
mm 		Peso do pistão,
kg 		Velocidade de rotação recomendada,
r/min 		Força de injeção,
kg 		Consumo de ar,
m³/min
5bar 10bar 12bar 14bar 15bar 17bar
SPM825 Special M42x10x1.5 48 58 715 9.5 SPM825 65-70 2 35-60 390-630 2.5 3 4 - - -
SPM830 Caixa DZ50 47 67 808 15 SPM830 75-85 3.4 35-60 450-780 3 3.5 5 - - -
SPM930 Special M48x10x3 60 80 822 22.5 SPM930 90-130 4.7 35-60 550-1200 3.5 4 6.5 - - -
SPM930C Special 48x10x3 60 82 782 21 SPM930 90-130 4.8 35-60 550-1170 - 6 - 8 - -
SPM940 Caixa API 2-3/8 REG 75 98 910 35 SPM940 110-135 7.4 35-60 660-1250 - 5.5 - - 9 -
SPM950 Pino API 2-3/8 REG 75 126 970 64 SPM950 138-152 12 35-60 850-1380 - 7.5 - - 12 -
SPM960 Pino API 3-1/2 REG 101 148 1130 100 SPM960 165-203 23 30-60 990-1850 - 9 - - - 15
SPM980 Pino API 4-1/2 REG 150 182 1260 180 SPM980 203-254 43 30-50 1250-2300 - 13 - - - 26
SPM9100 Pino API 4-1/2 REG 150 224 1260 260 SPM9100 241-311 33 20-40 1500-2800 - 14 - - - 26
Estrutura

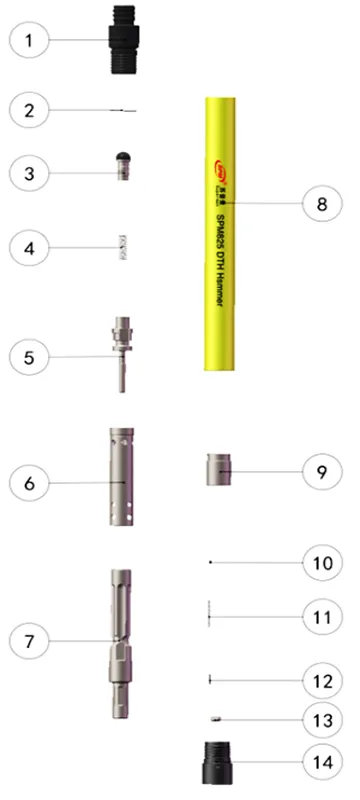

O martelo DTH de pressão de ar média é ilustrado usando o modelo SPM825 como exemplo (a estrutura interna pode variar ligeiramente em outros modelos).

Martelos DTH (Pressão de ar média)
No. Nome do produto No. do produto Qtd.
1 Cabeçote 825001000 1
2 Anel de vedação 825002300 1
3 Válvula de detenção 82004000 1
4 Mola 76002300 1
5 Distribuidor 825005000 1
6 Cilindro 825006000 1
7 Pistão 825007000 1
8 Revestimento 825008000 1
9 Mancal 825009000 1
10 Tampões de borracha 80016300 1
11 Mola 80016300 1
12 Pino 80017300 1
13 Chave 65018300 1
14 Mandril 825014000 1
