Hastes/Tubos de perfuração

Os tubos de perfuração são componentes essenciais que permitem um desempenho eficiente na perfuração e desempenham um papel insubstituível em todos os tipos de operações de perfuração. Normalmente, são fabricados em liga de aço resistente e submetidos a processos especializados de tratamento térmico para aumentar a resistência à tração, à compressão e à torção, garantindo um funcionamento seguro em condições geológicas adversas.

Para as juntas, utiliza-se normalmente aço-liga Cr-Mo. Após o tratamento térmico e a nitretação superficial, as juntas apresentam maior resistência ao desgaste e à corrosão. O corpo do tubo e as juntas são unidos por meio de tecnologia avançada de soldagem, seguida de tratamento térmico das soldas e testes 100% não destrutivos para garantir uma conexão segura e à prova de vazamentos.

Atualmente, a SPM oferece quatro tipos de tubos de perfuração: tubos de perfuração para furos profundos, tubos de perfuração para mineração, tubos de perfuração para âncoras e tubos de perfuração de parede dupla.

Tubos de perfuração para poços profundos
Tubos de perfuração para poços profundos
Diâmetro externo Espessura da parede, mm Tipo de rosca Faixa de comprimento, mm
polegadas mm
3 1/2 89 6.5 NC26 1000-9140
4 102 6.5 NC31 1000-9140
4 1/2 114 8.5 NC35 1000-9140
5 127 8.5 NC38 1000-9140
Tubos de perfuração para mineração
Tubos de perfuração para mineração
Funcionalidades
  • Juntas fabricadas em aço-liga Cr-Mo com nitretação superficial.
  • Corpo do tubo e juntas soldados como uma única peça por meio de soldagem por fricção, com tratamento térmico pós-soldagem.
  • Ensaios não destrutivos em todas as soldas e juntas.
Parâmetros técnicos
Diâmetro externo Espessura da parede, mm Tipo de rosca Faixa de comprimento, mm
polegadas mm
2.5 63 4.5 DZ50 1000-2000
3 76 4.5 2 3/8 Reg API 1000-3000
3 1/2 89 4.5/9/13 2 3/8 IF API 1000-9140
4 102 6.5/9/19 2 7/8 Reg API 1000-9140
4 1/2 114 8.5/11/16 3 1/2 Reg API 1000-9140
5 127 8.5 /13/16 3 1/2 Reg API or 3 1/2 BECO 1000-9140
5.5 140 11/16 3 1/2 BECO 6300-9140
6.25 159 13 /19 4 BECO 6300-10670
7 178 13/19/25 4 1/2 BECO 7620-10670
Tubos de perfuração com âncora
Tubos de perfuração com âncora
Funcionalidades
  • A resistência à torção da junta aumentada em 20–30%.
  • Diâmetro interno da junta 10% maior do que o das tubulações de perfuração padrão.
  • Maior resistência à deformação para prolongar a vida útil.
  • Proteção reforçada da rosca para evitar a corrosão prematura causada pelos fluidos de perfuração.
Parâmetros técnicos
Diâmetro externo Espessura da parede, mm Tipo de rosca Faixa de comprimento, mm
polegadas mm
2 7/8 73 8 NC26 1000-3000
3 1/2 89 10 NC31 1000-3000
Tubos de perfuração com âncora
Tubos de perfuração de parede dupla
Parâmetros técnicos

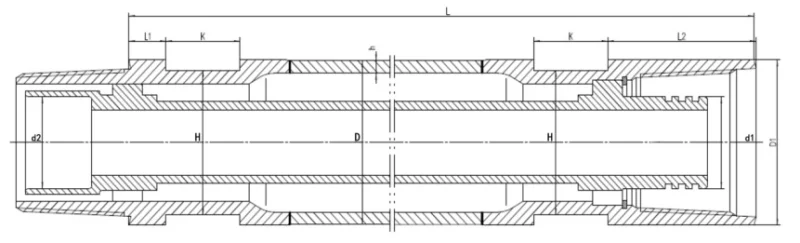

Tubos de perfuração com âncora
No. Diâmetro (D), mm Altura (h), mm Tipo de rosca D1, mm d1, mm d2, mm H, mm K, mm L1, mm L2, mm L, mm
1 Ø89 6.5 3 1/2' Remet Ø94 Ø50 Ø50 82 40 33 118 1500
2 3000
3 Ø102 8 4' Remet Ø103 Ø57 Ø57.2 90 50 25 100 1500
4 3000
5 6000
6 Ø114 8.5 4 1/2' Remet Ø118 Ø63.5 Ø63.5 100 50 25 145 1500
7 3000
8 6000

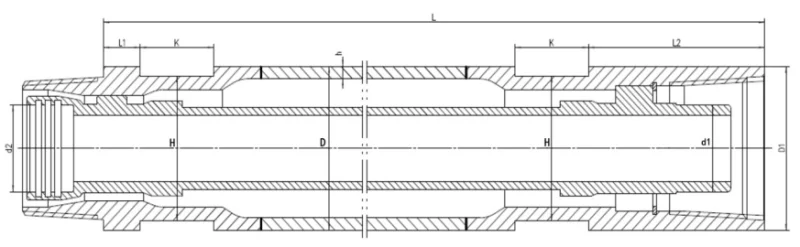

Tubos de perfuração com âncora
No. Diâmetro (D), mm Altura (h), mm Tipo de rosca D1, mm d1, mm d2, mm H, mm K, mm L1, mm L2, mm L, mm
9 Ø102 8 4' Metzke Ø102 Ø54 Ø54 90 50 25 120 1500
10 3000
11 6000
12 Ø114 8.5 4 1/2' Metzke Ø114 Ø57.5 Ø57.5 100 50 20 130 1500
13 3000
14 6000
