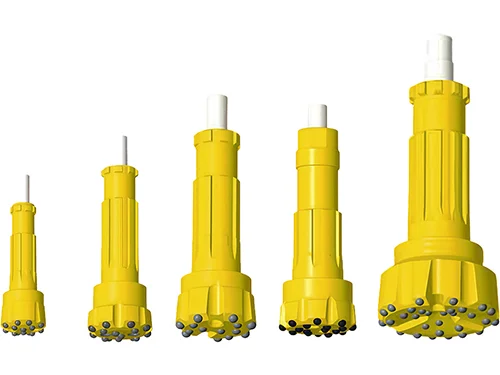

A SPM oferece uma linha completa de brocas DTH, projetadas com precisão para diversos cenários de perfuração. Os produtos apresentam sulcos de lavagem frontal amplos, combinados com designs de vazão central, para acelerar o fluxo de ar, reduzir o desgaste e aumentar a durabilidade. Ligas de aço de alta resistência são processadas com precisão e submetidas a tratamento de tensão superficial, aliadas a botões de liga altamente resistentes ao desgaste, garantindo maior longevidade e eficiência operacional.

As brocas da série DHD atendem às especificações padrão do setor e são totalmente compatíveis com outras ferramentas de perfuração DHD do mesmo modelo, oferecendo soluções operacionais flexíveis para diversas configurações de equipamentos. Os seguintes tipos básicos de brocas são otimizados para diferentes características de rocha e condições de trabalho.

Solicite cotação
Designs de cabeça de broca

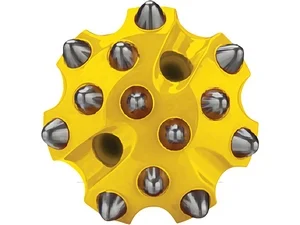

  • Design convexo (botão balístico)
    Design convexo (botão balístico)

    Apresenta uma estrutura em forma de saia com botões de liga metálica para facilitar a remoção de detritos, permitir uma penetração mais rápida em camadas argilosas e reduzir o desgaste causado pela reutilização. Os dentes externos dispostos em duas fileiras são compatíveis com brocas de ≥178 mm (7 polegadas). Adequado para rochas duras e abrasivas e diversas formações, especialmente estratos fragmentados ou soltos.

    Formações típicas: Granito (220 MPa / 32.000 psi), calcário duro (200 MPa / 29.000 psi), basalto (300 MPa / 43.500 psi)

  • Design chato (botão esférico)

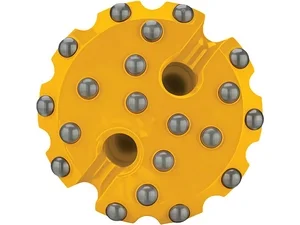

    Design chato (botão esférico)

    Otimizado para rochas abrasivas e muito duras, adequado para todas as formações, especialmente camadas abrasivas com alto teor de sílica.

    Formações típicas: Granito (220 MPa / 32.000 psi), calcário duro (200 MPa / 29.000 psi), basalto (300 MPa / 43.500 psi)

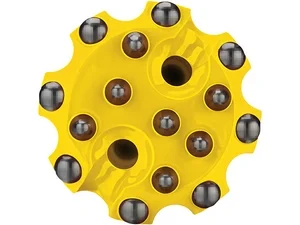

  • Design de botão balístico com borda plana
    Design de botão balístico com borda plana

    Combina botões balísticos esféricos e planos para equilibrar a resistência ao desgaste e a capacidade de perfuração de rochas, sendo adequado para rochas de dureza média e abrasivas, e otimizado para perfuração de alta produtividade.

    Formações típicas: Granito (220 MPa / 32.000 psi), calcário duro (200 MPa / 29.000 psi), basalto (300 MPa / 43.500 psi)

  • Design côncavo

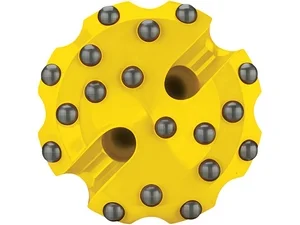

    Design côncavo

    Melhora significativamente a verticalidade do furo e reduz o desvio. Adequado para rochas duras e abrasivas e para todas as formações, especialmente estratos frágeis/soltos e projetos que exijam alta precisão vertical, compatível com brocas de mais de 178 mm (7 polegadas).

    Formações típicas: Granito (220 MPa / 32.000 psi), calcário duro (200 MPa / 29.000 psi), basalto (300 MPa / 43.500 psi)

Tipos de botão
    • Botão esférico

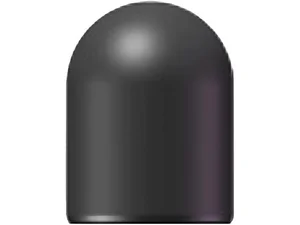

      Botão esférico

      Para rochas altamente abrasivas e duras, com ampla adaptabilidade.

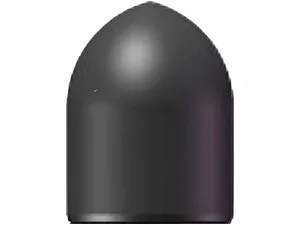

    • Botão semi-balístico
      Botão semi-balístico

      Para rochas duras e moderadamente abrasivas, com alta velocidade de perfuração.

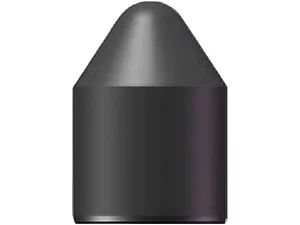

    • Botão balístico
      Botão balístico

      Para rochas de abrasividade média e dureza média, com alta velocidade de perfuração.

    • Botão afiado

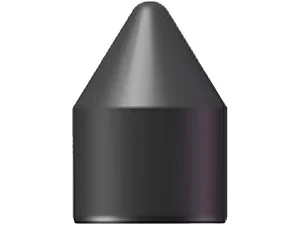

      Botão afiado

      Para rocha macia e penetração rápida, principalmente para brocas de ancoragem.

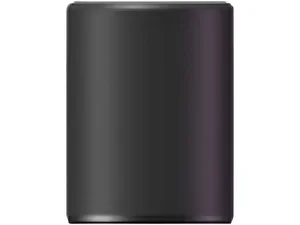

    • Botão chato
      Botão chato

      Protege o diâmetro da broca durante a perfuração de furos profundos ou em operações que exigem um diâmetro preciso do furo, reduzindo o desgaste do corpo da broca.

Parâmetros técnicos

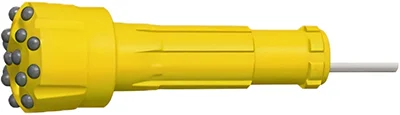

Haste SPM335 (Martelos DHD3.5, TD35)
Haste SPM335 (Martelos DHD3.5, TD35)
SPM
P/N 		Diâmetro, mm Configuração do botão
(No. x dia., mm) 		Ângulo da bitola, ° Orifícios de escoamento Peso aproximado, kg
Externo Interno Frontal ConeExterno Externo Interno Cone
Botões esféricos de face plana
335-90Q 90 8x13 7x12 35 2 5.8
335-95Q 95 8x14 7x12 35 2 5.9
335-100Q 100 8x14 7x13 35 2 6.1
335-105Q 105 8x14 8x13 35 2 6.3
Botões balísticos de face convexa
335-90D 90 6x13 3x12 2x12 45 20 2 5.8
335-95D 95 6x14 3x12 3x12 45 20 2 5.9
335-100D 100 6x14 3x13 4x12 35 20 2 6.1
335-105D 105 6x14 3x13 4x12 35 20 2 6.3
Botões balísticos esféricos e centrais com face plana
335-90S 90 8x13 7x12 35 2 5.8
335-95S 95 8x14 7x12 35 2 5.9
335-100S 100 8x14 7x13 35 2 6.1
335-105S 105 8x14 8x13 35 2 6.3
Configuração: haste correspondente SPM335-19

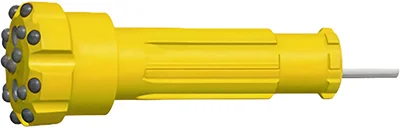

Haste SPM340 (Martelos DHD340A, DHD4)
Haste SPM340 (Martelos DHD340A, DHD4)
SPM P/N Diâmetro, mm Configuração do botão
(No. x dia., mm)		 Ângulo da bitola, ° Orifícios de escoamento Peso aproximado, kg
Externo Interno Frontal Cone Externo Interno Cone
Botões esféricos de face plana
340-105Q 107 8x14 0 7x13 0 35 0 0 2 8.6
340-115Q 115 8x14 0 7x13 0 35 0 0 2 8.8
340-120Q 120 8x14 0 8x13 0 35 0 0 2 9
340-130Q 130 8x14 0 8x13 0 35 0 0 2 9.6
Botões balísticos de face convexa
340-105D 107 7x14 4x13 2x13 0 35 15 0 2 8.6
340-115D 115 7x14 4x13 2x13 0 35 15 0 2 8.8
340-120D 120 8x14 4x13 3x13 0 35 15 0 2 9
340-130D 130 8x14 4x13 3x13 0 35 15 0 2 9.6
Botões balísticos esféricos e centrais com face plana
340-105S 107 8x14 0 7x13 0 35 0 0 2 8.6
340-115S 115 8x14 0 7x13 0 35 0 0 2 8.8
340-120S 120 8x14 0 8x13 0 35 0 0 2 9
340-130S 130 8x14 0 8x13 0 35 0 0 2 9.6
Configuração: haste correspondente SPM340-18

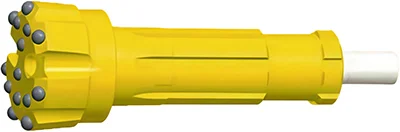

Haste SPM350 (Martelos DHD350R, COP54, DHD5)
Haste SPM350 (Martelos DHD350R, COP54, DHD5)
SPM P/N Diâmetro, mm Configuração do botão
(No. x dia., mm) 		Ângulo da bitola, ° Orifícios de escoamento Peso aproximado, kg
Externo Interno Frontal Cone Externo Interno Cone
Botões esféricos de face plana
350-130Q 130 7x16 0 7x14 0 35 0 0 2 15.7
350-140Q 140 7x16 0 7x14 0 35 0 0 2 16
350-152Q 152 8x16 0 8x14 0 35 0 0 2 17.8
350-165Q 165 8x16 0 9x16 0 35 0 0 2 18.2
350-178Q 178 8x16 0 9x16 0 35 0 0 2 19.8
Botões balísticos de face convexa
350-130D 130 7x16 4x14 3x14 0 35 15 0 2 15.7
350-140D 140 7x16 4x14 3x14 0 35 15 0 2 16
350-152D 152 8x16 4x14 4x14 0 35 15 0 2 17.8
350-165D 165 8x16 4x14 5x14 0 35 15 0 2 18.2
350-178D 178 8x16 4x16 5x16 0 35 15 0 2 19.6
Botões balísticos esféricos e centrais com face plana
350-130Q 130 7x16 0 7x14 0 35 0 0 2 15.7
350-140Q 140 7x16 0 7x14 0 35 0 0 2 16
350-152Q 152 8x16 0 8x14 0 35 0 0 2 17.8
350-165Q 165 8x16 0 9x16 0 35 0 0 2 18.2
350-178Q 178 8x16 0 9x16 0 35 0 0 2 19.8
Configuração: haste correspondente SPM350-18

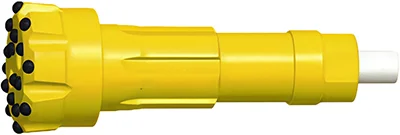

Haste SPM360 (Martelos DHD360, COP64, DHD6)
Haste SPM360 (Martelos DHD360, COP64, DHD6)
SPM P/N Diâmetro, mm Configuração do botão
(No. x dia., mm) 		Ângulo da bitola, ° Orifícios de escoamento Peso aproximado, kg
Externo Interno Frontal Cone Externo Interno Cone
Botões esféricos de face plana
360-152Q 152 8x16 0 11x14 0 35 0 0 2 23.5
360-165Q 165 8x16 0 10x16 0 35 0 0 2 25
360-171Q 171 9x16 0 10x16 0 35 0 0 3 25.8
360-178Q 178 8x16 0 11x16 0 35 0 0 2 27
360-194Q 194 9x16 0 12x16 0 35 0 0 3 29
Botões balísticos de face convexa
360-165Q 165 8x16 4x16 6x16 0 35 15 0 2 25
360-171Q 171 9x16 6x16 4x16 0 35 15 0 3 25.8
360-178Q 178 8x16 4x16 6x16 0 35 15 0 2 27
360-194Q 194 9x16 6x16 6x16 0 35 15 0 3 29
Botões balísticos esféricos e centrais com face plana
360-171A 171 9x16 0 6x16 4x16 35 0 -15 3 25.8
360-178A 178 8x16 0 4x16 6x16 35 0 -15 2 27
360-194A 194 9x16 0 6x16 6x16 35 0 -15 3 29
360-203A 203 9x16 0 6x16 7x16 35 0 -15 3 35
360-216A 216 9x16 0 6x16 7x16 35 0 -15 3 36
360-219A 219 9x16 0 6x16 7x16 35 0 -15 3 37.2
360-230A 230 9x16 0 9x16 7x16 35 0 -15 3 40
360-241A 241 12x18 0 9x18 8x16 35 0 -15 3 46
360-254A 254 12x16 0 9x16 8x16 35 0 -15 3 50
360-300A 300 12x18 0 12x16 9x16 35 0 -15 0 58
360-305A 305 12x18 0 12x16 9x16 35 0 -15 3 64
Configuração: haste correspondente SPM360-19

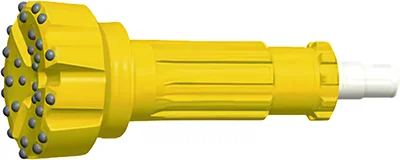

Haste SPM380 (Martelos DHD380M, DHD 8)
Haste SPM380 (Martelos DHD380M, DHD 8)
SPM P/N Diâmetro, mm Configuração do botão
(No. x dia., mm) 		Ângulo da bitola, ° Orifícios de escoamento Peso aproximado, kg
Externo Interno Frontal Cone Externo Interno Cone
Botões balísticos de face convexa
380-203 203 8x18 0 6x18 6x16 35 0 -15 2 48
380-216 216 9x18 0 6x18 7x16 35 0 -15 3 49
380-219 219 9x18 0 6x18 7x16 35 0 -15 3 49.5
380-230 230 9x18 0 6x18 8x16 35 0 -15 3 50.8
380-235 235 9x18 0 6x18 8x16 35 0 -15 3 51
380-241 241 9x18 0 6x18 9x16 35 0 -15 3 51.9
380-245 245 9x18 0 6x18 9x16 35 0 -15 3 52.3
380-254 254 12x18 0 6x18 14x16 35 0 -15 3 54.5
380-273 273 12x18 0 9x18 12x16 35 0 -150 3 73.6
380-285 285 12x18 0 9x18 12x16 35 0 -15 3 77.2
380-300 300 12x18 0 9x18 12x16 35 0 -150 3 83
380-305 305 12x18 0 9x18 12x16 35 0 -150 3 84.6
380-311 311 12x18 0 9x18 12x16 35 0 -150 3 85
380-320 320 12x18 0 9x18 13x16 35 0 -150 3 88
380-325 325 12x18 0 9x18 13x16 35 0 -150 3 89.4
380-350 350 16x18 0 12x18 18x16 35 0 -150 4 92
Configuração: haste correspondente SPM380-19
Guia de seleção
  • Cenários de alta eficiência: É preferível um design de botão convexo/balístico, com uma estrutura aerodinâmica que reduz a resistência à perfuração e aumenta significativamente a velocidade de penetração.
  • Formações acidentadas: Para formações de alta dureza e altamente abrasivas (por exemplo, quartzito, minério de ferro), as brocas esféricas planas oferecem dentes duráveis e uma estrutura robusta, prolongando a vida útil e reduzindo a frequência de substituição.
  • Requisitos de qualidade rigorosos: Para projetos que exigem verticalidade precisa e furos uniformes (por exemplo, fundações por estacas, perfuração de âncoras), os designs côncavos proporcionam uma rota de perfuração estável e melhoram a qualidade do furo.

A escolha da broca deve levar em conta a dureza da rocha, a abrasividade, os requisitos de precisão do furo e a compatibilidade do equipamento. A SPM garante a eficiência ideal e a rentabilidade do equipamento em todas as condições de perfuração. Oferecemos orientação personalizada para a escolha, mediante solicitação.
