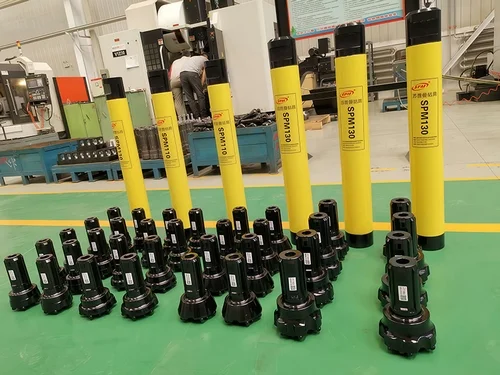

Martelos DTH (Baixa pressão de ar)

Martelos DTH (Baixa pressão de ar)

Martelos down-the-hole (DTH) para perfuração em rochas de formação macia a semi-dura com baixa pressão de ar

Os martelos DTH de baixa pressão de ar da SPM são amplamente utilizados na engenharia geotécnica para perfurar diversas rochas, desde as mais macias até as de dureza média, bem como outras formações resistentes que são difíceis de perfurar.

Solicite cotação
Funcionalidades
  • O martelo DTH de baixa pressão de ar da SPM é um martelo com exaustão central do tipo válvula, que proporciona uma remoção eficiente dos detritos de rocha, reduzindo a trituração repetida dos resíduos, diminuindo o desgaste da broca e melhorando a eficiência da perfuração.
  • A estrutura interna foi projetada de acordo com uma teoria avançada de perfuração de rochas, garantindo uma transferência de energia eficiente. Cada impacto libera alta quantidade de energia, resultando em maior velocidade de perfuração e menor consumo de ar.
Aplicações

Adequado para mineração, extração em pedreiras, construção de estradas, perfuração de poços para detonação, proteção contra deslizamentos de terra, reforço de fundações de barragens, ancoragem, poços de energia geotérmica, poços de captação de água, poços hidrológicos e outros projetos de engenharia.

Parâmetros técnicos
Modelo do martelo Diâmetro externo, mm Comprimento
(sem broca), mm 		Peso,
kg 		Rosca do sub tubular Haste da broca Faixa do diâmetro do furo,
mm 		Pressão operacional,
MPa 		Velocidade de rotação recomendada,
r/min 		Força de injeção,
kg 		Consumo de ar,
m³/min
@6bar @10bar @17bar @24bar
SPM65B 61 745 13 Quadrado 42x10x1.5 CIR65B 68-70 0.5-0.7 40-50 340-630 2.5 - - -
SPM70 65 803 14 Caixa DZ50 CIR70 75-80 0.5-0.7 40-50 375-640 3 - - -
SPM70A 67 762 15 Caixa DZ50 CIR76 75-80 0.5-0.7 40-50 375-640 3.5 - - -
SPM80-II 67 777 15.5 Caixa DZ50 BR2 75-80 0.5-0.7 40-50 375-640 3.5 - - -
SPM76 67 765 15 Quadrado 48x10x3 CIR70A 75-80 0.5-0.7 40-50 375-640 3.5 - - -
SPM80 72 795 18 Quadrado 48x10x3 CIR80 80-83 0.5-0.7 40-50 400-650 5 - -
SPM80X 72 760 17 Caixa DZ50 CIR80 80-83 0.5-0.7 40-50 400-650 4.3 - - -
SPM80XD 72 797 18 Pino API 2-3/8 REG BR3 85-90 0.5-0.7 30-50 425-720 5 - - -
SPM90 80 796 20 Quadrado 48x10x3 CIR90 90-130 0.5-0.7 30-50 450-1000 7.2 - - -
SPM90-I 80 796 20 Quadrado 48x10x3 CIR90 90-130 0.5-0.7 30-50 450-1000 6.5 - - -
SPM110 98 840 30 Caixa API 2-3/8 REG CIR110 110-150 0.5-0.7 30-50 550-1200 12 - - -
SPM110-I 98 840 30 Caixa API 2-3/8 REG CIR110 110-150 0.5-0.7 30-50 550-1200 11 - - -
SPM130-I 116 881 49 Caixa API 2-3/8 REG CIR130 130-165 0.5-0.7 25-40 650-1300 12.7 - - -
SPM150 137 908 75 Quadrado interno 76x10x3 CIR150 155-220 0.5-0.7 20-35 780-1750 17 - - -
SPM150-I 137 908 75 Quadrado interno 76x10x3 CIR150 155-220 0.5-0.7 20-35 780-1750 16 - - -
SPM170 156 1022 90 Quadrado 100x28x10 CIR170 175-250 0.5-0.7 20-35 875-2000 19.5 - - -
SPM170-I 156 1022 90 Quadrado 100x28x10 CIR170 175-250 0.5-0.7 20-35 875-2000 18 - - -
SPM200-I 184 1120 165 Pino API 4-1/2 REG CIR200 200-254 0.5-0.7 20-35 1000-2030 22 - - -
