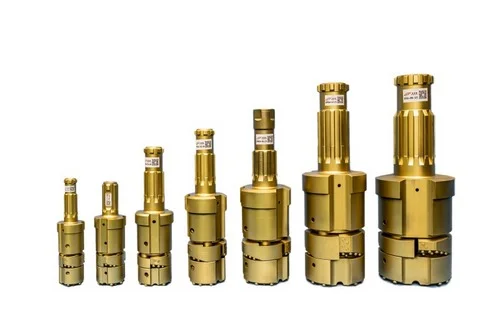

Sistema de revestimento excêntrico

Sistema de avanço de revestimento para perfuração overburden

Os sistemas de revestimento excêntricos são ferramentas de perfuração especializadas utilizadas em condições complexas do solo, como camadas de cascalho, depósitos coluviais e formações de areia solta.

Eles evitam o colapso do poço e incidentes de broca enterrada, garantindo a qualidade da perfuração e a eficiência da construção.

Solicite cotação

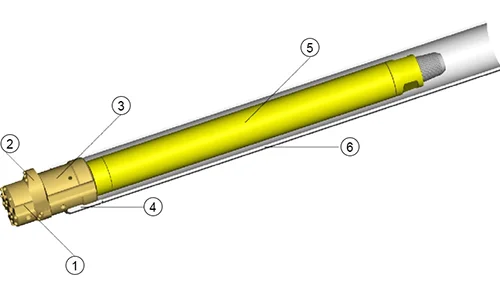

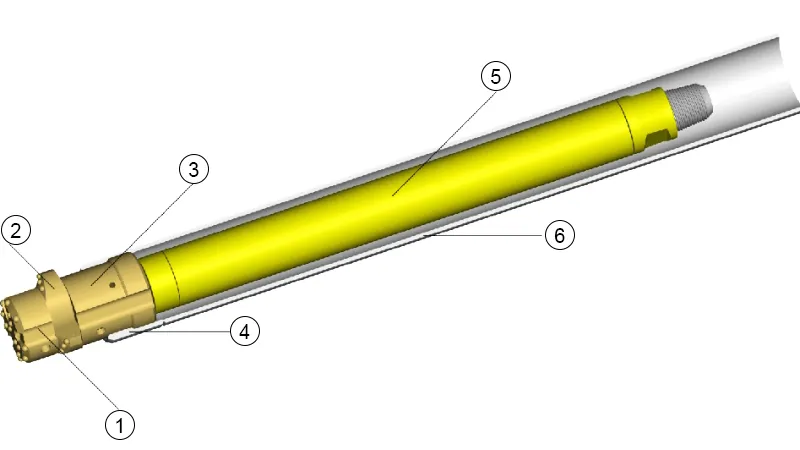

Estrutura
Estrutura
  • Broca piloto
  • Alargador
  • Dispositivo de orientação
  • Sapata
  • Martelo DTH
  • Sapata de aço

Um sistema de perfuração excêntrica de revestimento consiste normalmente em um martelo DTH, um conjunto de perfuração excêntrica de revestimento, uma sapata de revestimento e o revestimento. O conjunto de perfuração excêntrica é geralmente composto por uma broca piloto, uma broca de alargamento excêntrica, um centralizador e um mecanismo de travamento/destravamento.

Princípio de funcionamento
  • Princípio de funcionamento
  • Princípio de funcionamento

Durante a perfuração, o conjunto de perfuração excêntrica é baixado através do revestimento até a sapata do revestimento. Quando a broca gira para a frente, a broca excêntrica oscila automaticamente para fora devido ao atrito no fundo do poço e cria um furo maior do que o diâmetro externo do revestimento sob o impacto do martelo DTH. Ao mesmo tempo, o suporte centralizador empurra a sapata do revestimento, permitindo que o revestimento avance em sincronia com o processo de perfuração para estabilizar o furo.

Assim que a profundidade necessária for atingida, a coluna de perfuração é girada em sentido contrário em um ângulo específico, fazendo com que a broca excêntrica se retraia. O conjunto de perfuração pode então ser retirado através do revestimento.

Vantagens dos sistemas de revestimento excêntrico

Em comparação com os sistemas de revestimento concêntricos, os sistemas excêntricos permitem atingir o mesmo diâmetro final do furo utilizando um revestimento de menor diâmetro, reduzindo assim o custo do material, ao mesmo tempo em que aumentam a taxa de penetração e diminuem o consumo de combustível do compressor. Os sistemas concêntricos penetram no solo com o diâmetro total, o que torna mais difícil o seu avanço através de pedregulhos ou rocha dura e os torna mais propensos a problemas de extração ou quebra do revestimento. Os sistemas excêntricos evitam esses problemas, oferecendo uma solução mais segura e eficiente em condições de solo adversas.

Aplicações

Os sistemas de revestimento excêntricos são amplamente utilizados em operações de perfuração em formações geológicas duras, fragmentadas, soltas e de complexidade variada. As aplicações típicas incluem a mitigação de riscos geológicos, obras hidrelétricas, suporte de fundações de arranha-céus urbanos e construção de estradas e ferrovias.

Diretrizes operacionais

Antes de baixar o conjunto, inspecione todas as conexões e certifique-se de que a broca excêntrica possa girar livremente. Durante a perfuração, monitore o avanço do revestimento e a descarga de detritos; realize uma lavagem com jato de ar potente a cada 0,3-0,4 m de penetração. Quando a perfuração estiver concluída ou a broca piloto precisar ser substituída, primeiro limpe o furo e, em seguida, gire em sentido inverso a baixa velocidade para retrair a broca excêntrica antes de levantar o conjunto.

Parâmetros técnicos
Modelo Diâmetro externo do revestimento, mm Diâmetro interno mínimo do revestimento, mm Diâmetro do alargador, mm Diâmetro interno mínimo da sapata, mm Diâmetro externo máximo da broca piloto, mm Martelo DTH
SPM70A-70-89 89 77 98 71 70 SPM70
SPM90-85-108 108 94 114 86 85 SPM90/90-I
SPM335-85-108 108 94 114 86 85 SPM335
SPM335-90-114 114 101 118 91 90 SPM335
SPM335-100-127 127 114 136 103 100 SPM335
SPM110-120-146 146 130 156 121 120 SPM110/110- I
SPM4.5-120-146 146 130 156 121 120 SPM4.5
SPM340-120-146 146 130 156 121 120 SPM340
SPM350-140-168 168 152 185 142 140 SPM350/SPMS50
SPM350-145-178 178 152 185 146 145 SPM350/SPMS50
SPM350-150-183 183 152 198 152 150 SPM350/SPMS50
SPM360-165-194 194 185 210 166 164 SPM360/S60
SPM360-186-219 219 201 240 187 186 SPM360/S60
SPM380-203-245 245 221 270 206 203 SPM380/S80
SPM300-241-273 273 257 300 242 241 SPM380/S80
SPM380-285-325 325 308 365 286 285 SPM380/S80
SPMS100-285-325 325 308 365 286 285 SPMS100
SPMS100-305-355 355 327 390 307 305 SPMS100
SPMS100-325-377 377 347 400 326 325 SPMS100
