Ferramentas de perfuração DTH com circulação reversa

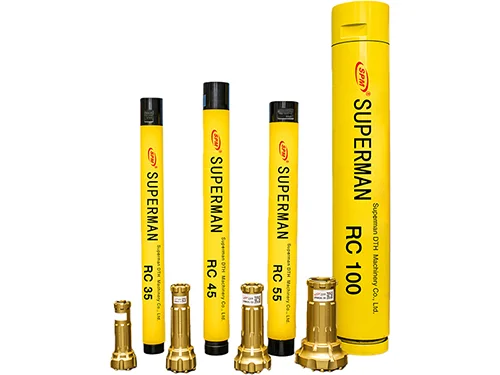

Ferramentas de perfuração down-the-hole (DTH) com circulação reversa (RC)

A perfuração DTH com circulação reversa é um método de amostragem mineral de alta eficiência que utiliza ar comprimido, normalmente empregado com perfuratrizes RC especializadas, tubos de perfuração de parede dupla e sistemas de descarga de amostras.

Como componente central deste sistema de perfuração, nossas ferramentas de perfuração RC DTH são compostas por um martelo RC DTH, tubos de perfuração de parede dupla e brocas. Durante a operação, o martelo aplica impactos de alta frequência para romper a rocha, ao mesmo tempo em que cria um efeito de sucção estável na superfície da broca. Isso garante que os detritos e as amostras sejam transportados instantaneamente através do tubo interno até a superfície. Esse processo garante amostragem contínua, contaminação mínima e alta representatividade das amostras, tornando-o a escolha ideal para exploração geológica e amostragem de minerais.

Solicite cotação

Funcionalidades

O ar comprimido e o fluido de retorno são transportados dentro de uma coluna de perfuração selada de parede dupla, evitando o contato com as paredes do poço e impedindo a erosão, o que reduz significativamente o risco de acidentes no fundo do poço e mantém a estabilidade do mesmo. É especialmente eficaz em formações complexas ou propensas a perdas.
As amostras de rochas e minerais são transportadas pelo canal central diretamente até a superfície, sem tocar nas paredes do poço, garantindo altas taxas de amostragem e amostras livres de contaminação.
Os detritos são descarregados através do canal central para pontos de coleta designados, permitindo um manuseio centralizado, a identificação precisa das camadas geológicas, a prevenção contra poeira e a redução da contaminação ambiental. Isso também melhora as condições de trabalho, prolonga a vida útil do equipamento e aumenta o tempo de operação da máquina.

Aplicações

Indicado para formações rochosas de dureza média a alta, como granito, basalto e calcário. Amplamente utilizado na mineração, perfuração de poços de água, exploração geológica e engenharia de túneis. Particularmente vantajoso para projetos que exigem grande profundidade de perfuração, verticalidade e eficiência.

Parâmetros técnicos

Modelo (SPM P/N)	Diâmetro externo do martelo, mm	Comprimento do martelo (sem broca), mm	Diâmetro de perfuração, mm	Diâmetro do tubo de amostragem, mm	Pressão operacional, MPa	Consumo de ar, m³/min	Conexão com o sub superior	Peso, kg
RC35	90	991	95-110	30	0.7-2.1	4.2-14	T 2 3/8 Box	30
RC45	105	1038	115-130	36	0.7-2.1	4.5-20	T 2 7/8 Box	41
RC50	116	975	127-140	30	0.7-2.4	6-20.6	T 3 1/2 Box	48
RC55	124	1038	133-152	36	0.7-2.4	6-21.5	T 4 Box	60.5
RC65	154	1040	159-203	61	0.7-2.4	7-25.5	T 4 5/8 Box	89
RC85	190	1254	203-241	61	0.7-2.4	10-30.5	T 6 Box	167
RC100	230	1345	241-311	76	0.7-2.4	15-34	T 6 5/8 Box	263
RC120	285	1410	311-350	85	0.7-2.4	20.37.8	T 8 5/8 Box	423.5
RC140	330	1520	355-410	98	0.7-2.4	23-54.5	M 10 3/4 Box	921
RC160	394	1807	406-508	110	0.7-2.4	27-91.4	M 10 3/5 Box	1308

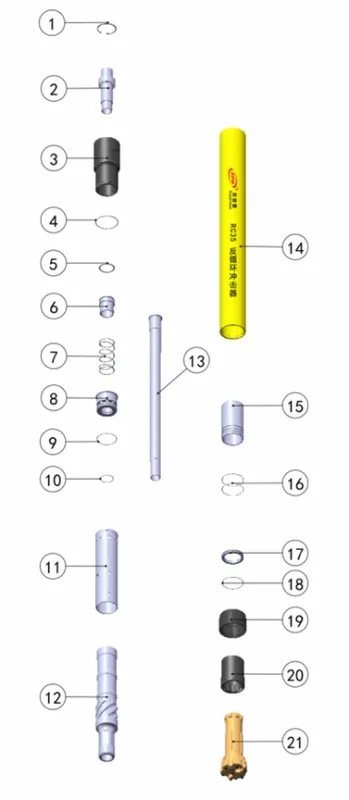

Estrutura

Tomando o RC35 como exemplo (a estrutura de outros modelos pode apresentar diferenças nos componentes internos)

Anel elástico

Tubo central

Cabeçote

Anel de vedação

Válvula de retenção

Mola

Assento de apoio

Anel de vedação

Cilindro

Pistão

Tubo central

Revestimento

Mancal

Anel de vedação

Anel da broca

Anel de vedação

Capa

Sub-acionador

Broca
