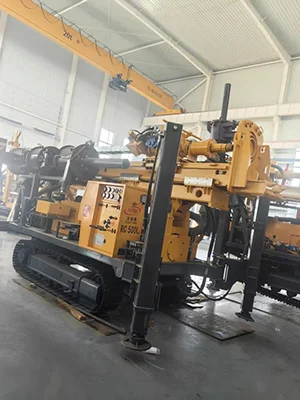

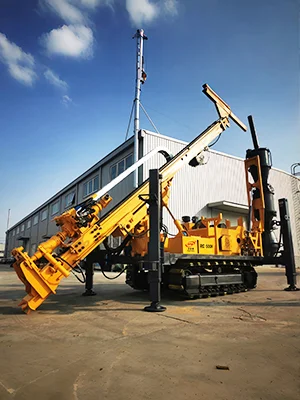

RC500L Sonda de perfuração com circulação reversa (RC)
Perfuratrizes RC para profundidades de perfuração de até 400 m com diâmetros de furo de 105 a 400 mm
Parâmetros técnicos
Parâmetros básicos
| Parâmetro | Especificações |
| Modelo do produto | RC500L |
| Pressão e volume do ar em uso | Pressão: 1.2-3.5MPa; Volume do ar: 16-55m³/min (Perfuração com martelo DTH) |
| Dureza das rochas | F4-F22 |
| Diâmetro de perfuração, mm | ⌀105-⌀400 |
| Profundidade de perfuração, m | 400 |
| Comprimento do tubo de perfuração, m | 3 |
| Diâmetro do tubo de perfuração, mm | ⌀102/⌀114 |
| Ângulo de perfuração, ° | 45-90 |
| Força máxima de propulsão, kN | 70 |
| Força máxima de elevação, kN | 250 |
| Torque da cabeça motriz, N·m | 10000/5000 |
| Velocidade de rotação, rpm | 0-75 (ajustável) / 0-150 (ajustável) |
| Tipo de deslocamento | Sobre esteiras |
| Ruído da máquina, dB | 85-90 |
| Modo de transmissão | Acionamento hidráulico |
| Martelo DTH equipado | RC45 / RC55 / SPM |
| Dimensões gerais (Comprimento x Largura x Altura), mm | 7000x2100x2800 (de acordo com o modelo) |
| Peso, kg | Aproximado 12000 (de acordo com o modelo) |
Parâmetros dos componentes
| Cabeça motriz | Fabricante | SPM |
| Torque máximo de saída, N·m | 10000 | |
| Velocidade de saída (operação contínua), rpm | 0-75 (ajustável) / 0-150 (ajustável) | |
| Velocidade de saída da aceleração rotativa (operação intermitente), rpm | 150 | |
| Força de elevação máxima, kN | 250 | |
| Força de propulsão máxima, kN | 70 | |
| Motor | Modelo do produto | 6BTA5.9-C180 |
| Fabricante | Cummins | |
| Potência, kW | 132 | |
| Velocidade nominal, r/min | 2200 | |
| Método de resfriamento | Resfriamento a água | |
| Deslocamento, L | 5.9 | |
| Volume do tanque de combustível, L | 140 | |
| Bomba de óleo | Modelo | 1123733843 |
| Fabricante | PERMCO | |
| Volume da bomba de óleo, L/min | 113+113+43 at 1800rpm | |
| Pressão máxima, MPa | 21+21+26 | |
| Volume do tanque de óleo hidráulico, L | 240 | |
| Temperatura operacional máxima, °C | 75 | |
| Guincho auxiliar | Força de elevação com corda única, kN | 15 |
| Diâmetro do cabo de aço, mm | Ø11 | |
| Comprimento do cabo de aço, m | 60 | |
| Chassis | Velocidade de deslocamento, km/h | 2.5 |
| Inclinação, ° | 21 | |
| Mastro | Ângulo de perfuração, ° | 45-90 |
| Curso da injeção, mm | 4100 | |
| Curso de deslizamento do mastro, mm | 1500 |
