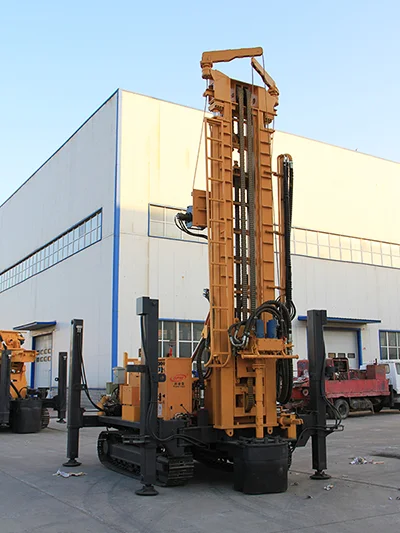

Série 600 Sondas de perfuração para poço artesiano
Equipamento de perfuração de poços para profundidades de até 650 m, com diâmetros de furo que variam de 105 a 450 mmIdeal para formações soltas e solo rochoso, a perfuratriz de poços opera com sistema de perfuração rotativa e abastecimento, sendo compatível tanto com perfuração por martelo quanto com perfuração em lama.
A faixa de diâmetro de perfuração varia de 105 a 450 mm, com uma profundidade máxima de 600 ou 650 m.
A pressão de ar operacional é de 1,6 a 6 MPa, e o consumo de ar é de 16 a 75 m³ por minuto.
A eficiência de perfuração é de 10 a 35 m por hora.
A sonda de perfuração de poços oferece desempenho estável, alta velocidade e componentes opcionais, como bomba de lama e gerador.
Parâmetros técnicos
| Parâmetro | Unidade | ||
| Profundidade máxima de perfuração | m | 600 | 650 |
| Diâmetro de perfuração | mm | 105-450 | 105-450 |
| Pressão de ar recomendada | MPa | 1.6-6 | 1.6-6 |
| Consumo de ar recomendado | m³/min | 16-75 | 16-75 |
| Comprimento do tubo da sonda | m | 6 | 6 |
| Diâmetro recomendado do tubo da sonda | mm | 102 | 102 |
| Pressão axial | t | 6 | 6 |
| Força de elevação | t | 38 | 38 |
| Velocidade de elevação rápida | m/min | 30 | 30 |
| Velocidade de alimentação rápida | m/min | 62 | 62 |
| Torque máximo de rotação | N·m | 11000/5500 or 13000/6500 | 12000/6000 or 14000/7000 |
| Velocidade máxima de rotação | r/min | 105/210 | 105/210 |
| Força de elevação do guincho auxiliar pequeno | t | 2.5 | 2.5 |
| Curso do pistão | m | 1.6 | 1.6 |
| Eficiência de perfuração | m/h | 10-35 | 10-35 |
| Velocidade deslocamento | km/h | 4.5 | 4.5 |
| Inclinação | ° | 21° | 21° |
| Peso da sonda | t | 13.5 | 13.5 |
| Dimensões gerais (Comprimento x Largura x Altura) | m | 6.3x2.25x2.65 | 6.3x2.25x2.65 |
| Condições de uso | Formações não consolidadas e leito rochoso | ||
| Método de perfuração | Acionamento hidráulico de rotação e abastecimento; perfuração com martelo DTH ou com lama | ||
| Martelo DTH compatível | Séries de média e alta pressão | ||
| Acessórios opcionais | Bomba de lama, bomba centrífuga, gerador, bomba de espuma | ||
