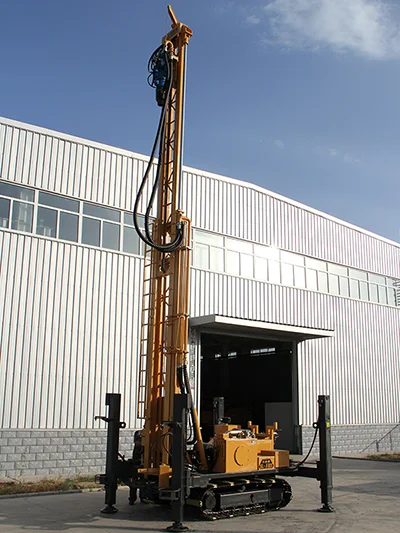

Série 300 Sondas de perfuração para poço artesiano
Equipamento de perfuração de poços para profundidades de até 370 m, com diâmetros de furo entre 105 e 305 mmA perfuratriz para poços de água é adequada para formações soltas e leitos rochosos.
Funciona com um sistema rotativo de perfuração e abastecimento e suporta tanto a perfuração com martelo quanto a perfuração em lama.
A faixa de diâmetro de perfuração varia de 105 a 305 mm, com uma profundidade máxima de 330 ou 370 m.
A pressão de ar de operação é de 1,2 a 3,5 MPa, e a eficiência de perfuração é de 10 a 35 m por hora.
A perfuratriz oferece mobilidade flexível e componentes opcionais, como uma bomba de lama e um gerador.
Parâmetros técnicos
| Parâmetro | Unidade | ||
| Profundidade máxima de perfuração | m | 330 | 370 |
| Diâmetro de perfuração | mm | 105-305 | 105-305 |
| Pressão de ar recomendada | MPa | 1.2-3.5 | 1.2-3.5 |
| Consumo de ar recomendado | m³ /min | 16-55 | 16-55 |
| Comprimento do tubo da sonda | m | 6 | 6 |
| Diâmetro recomendado do tubo da sonda | mm | 89 | 89 |
| Pressão axial | t | 3 | 4 |
| Força de elevação | t | 18 | 22 |
| Velocidade de elevação rápida | m/min | 30 | 30 |
| Velocidade de alimentação rápida | m/min | 60 | 56 |
| Torque máximo de rotação | N·m | 8000/4000 | 8000/4000 |
| Velocidade máxima de rotação | r/min | 60/120 | 60/120 |
| Força de elevação do guincho auxiliar pequeno | t | 1.5 | 1.5 |
| Curso do pistão | m | 1.45 | 1.45 |
| Eficiência de perfuração | m/h | 10-35 | 10-35 |
| Velocidade de deslocamento | km/h | 2.5 | 2.5 |
| Inclinação | ° | 21° | 21° |
| Peso da sonda | t | 7.5 | 7.5 |
| Dimensões gerais (Comprimento x Largura x Altura) | m | 6x1.7x2.2 | 6.2x1.7x2.2 |
| Condições de uso | Formações não consolidadas e leito rochoso | ||
| Método de perfuração | Acionamento hidráulico de rotação e abastecimento; perfuração com martelo DTH ou em lama | ||
| Martelo DTH compatível | Séries de média e alta pressão | ||
| Acessórios opcionais | Bomba de lama, bomba centrífuga, gerador, bomba de espuma | ||
